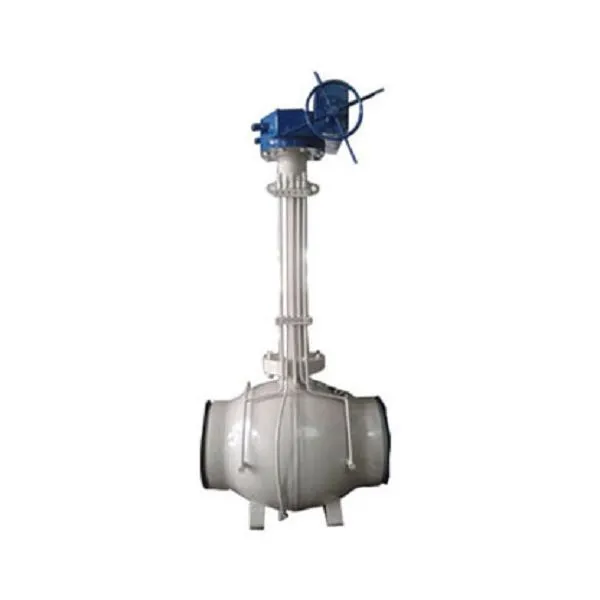

Manuāls, pilnībā metināts lodveida vārsts

Kas ir pilnībā metināts lodveida vārsts?

Pilnībā metinātais lodveida vārsts tiek plaši izmantots dažādās jomās. Tā izcilā kvalitāte un augstas veiktspējas stabilitāte nav sasniedzama parastajiem tērauda lodveida vārstiem. Tā kalpošanas laiks ir daudz ilgāks nekā lietajiem tērauda lodveida vārstiem. Pilnībā metināto lodveida vārstu plaši izmanto pilsētas gāzes, pilsētas apkures, naftas ķīmijas, kuģu būves, tērauda, ​​regulēšanas stacijās, spēkstacijās un cita veida cauruļvadu iekārtās. Pilnībā metinātu lodveida vārstu var darbināt un uzticami lietot ilgu laiku. Tam nepieciešama apkope, un to ir viegli uzstādīt. Vārsta uzstādīšana ir ērtāka. Pilnībā metinātais lodveida vārsts ir piemērots klases 150-class600 un pn16-pn40 cauruļvadiem, kurus izmanto, lai cauruļvadā nogrieztu vai savienotu vidi. Pilnībā metināta lodveida vārsta braukšanas režīms ir manuāls, tārpu pārnesums, pneimatiskais vai elektriskais. Pilnībā metinātais lodveida vārsts parasti ir savienots ar sadurmetināšanu.

Manuālo lodvārstu uzbūve un darbības mehānisms

• Vārsta korpuss

Vārsta korpuss, kas parasti izgatavots no tādiem materiāliem kā nerūsējošais tērauds, misiņš vai čuguns, kalpo kā primārais karkass, kas satur kopā visas sastāvdaļas. Tajā ir pieslēgvietas šķidruma ievadīšanai un izplūdei, un tas droši aptver bumbu un citas iekšējās daļas.

• Bumba

Lodveida vārsta sirds ir sfēriska bumba, kas parasti ir izgatavota no tādiem materiāliem kā hromēts misiņš, nerūsējošais tērauds vai PVC. Bumbiņas centrā ir caurums (urbums), kas ļauj vai kavē šķidruma plūsmu, kad tā ir izlīdzināta vai pagriezta perpendikulāri cauruļvadam.

• Vārsta kāts

Vārsta kāts savieno lodi ar ārējo izpildmehānismu vai rokturi. Tas darbojas kā pagrieziena saite, atvieglojot lodītes kustību vārsta korpusā.

• Sēdekļi un blīves

Lai nodrošinātu ciešu blīvējumu un novērstu noplūdi, lodveida vārsti izmanto ligzdas un blīves ap lodītes virsmu. Šo komponentu izgatavošanai izmantotie materiāli ir atkarīgi no apstrādājamā šķidruma un temperatūras un spiediena apstākļiem.

• Izpildmehānisms

Izpildmehānisms kalpo kā lodveida vārsta ārējais vadības mehānisms. Tas var būt sviras, rokrata, pneimatiskā izpildmehānisma vai elektromotora formā, kas ļauj viegli manipulēt ar bumbas pozīciju.

• Beigt savienojumus

Lodveida vārstiem ir dažādi gala savienojumi, lai tie būtu piemēroti dažādiem lietojumiem. Parastie veidi ir vītņoti, atloki vai metināti gali

Manuālu, pilnībā metinātu lodveida vārstu uzstādīšanas priekšrocības

• Vārsta darbība bez noplūdēm

Šāda veida lodveida vārsta korpuss ir pilnībā metināts, kas samazina iespējamo noplūdes punktu skaitu. Faktiski daudzos gadījumos ārējo noplūdi var praktiski novērst. Aptverot vārstu ar metinātiem metāliem, nevis plastmasas blīvēm, tie kļūst izturīgāki un laika gaitā samazinās noplūdes.

• Plaši spiediena un temperatūras diapazoni

Ar vārsta ligzdu, kas sastāv no karbonizēta teflona blīvgredzena un atsperes, pilnībā metinātie lodveida vārsti ir ļoti pielāgojami spiediena un temperatūras izmaiņām, kas nozīmē, ka noteiktajos temperatūras un spiediena diapazonos nebūs slīdēšanas vai veiktspējas problēmu. Šī kvalitāte padara šos specializētos lodveida vārstus neticami daudzpusīgus.

• Izcila ražošana un kvalitātes nodrošināšana

Katra pilnībā metinātā lodveida vārsta sfēra tiek izsekota un mērīta ar modernu datora skeneri, kas ražošanas procesa laikā atklāj pat nelielas nepilnības. Kad tiek konstatēts rets defekts, tas atgriežas apstrādes telpā, kur problēma tiek novērsta vai sfēra tiek pārstrādāta.

• Pilnībā metināti lodveida vārsti ar daļēju oglekļa blīvējumu

Pilnībā metinātie lodveida vārsti ir konstruēti ar PCTFE blīvgredzeniem, kas satur 25% vai vairāk oglekļa, nodrošinot pilnīgu darbību bez noplūdēm. Šis uzlabotais materiāls nodrošina izturību un stingrību, vienlaikus saglabājot savu formu, neskatoties uz ķīmisko vielu iedarbību.

• Tieši aprakti lodveida vārsti

Metinātos sanitāros lodveida vārstus var tieši aprakt zem zemes. Nav nepieciešams izveidot lielu vārstu aku; nepieciešama tikai neliela sekla aka, kas ievērojami ietaupa būvniecības izmaksas un laiku.

• Regulējams vārsta kāta augstums un vārsta korpusa garums

Saskaņā ar cauruļvada konstrukcijas un konstrukcijas prasībām vārsta korpusa garumu un vārsta kāta augstumu var pielāgot atbilstoši jūsu specifikācijām. Šī elastība padara pilnībā metinātus lodveida vārstus ārkārtīgi daudzpusīgus, jo tos var uzstādīt vairākās vietās ar dažādām prasībām.

Manuāls kalts lodvārstu ražošanas process

Ja jums ir nepieciešams viltots lodveida vārsts, ražošanas process darbojas nedaudz savādāk nekā lietie lodveida vārsti. Tāpat kā lietie vārsti, arī kaltu vārstu ražošana sākas ar vārsta projektēšanu un projektēšanu. Jūs varat izvēlēties daudz dažādu dizaina faktoru, kas atbilst jūsu vajadzībām. Mūsu komanda rada kaltus lodveida vārstus dažādos izmēros, spiediena klasēs, sakausējumos un apdares paketēs. Piemēram, jūs varat pasūtīt mūsu manuāli kaltos lodveida vārstus izmērus no ½" līdz 20" un klasēm no 150# līdz 4500# ANSI.

Kad vārsta konstrukcija ir pabeigta, mūsu eksperti sāk ražošanas procesu. Vārstu kalšana ietver metāla detaļu veidošanu, izmantojot mehāniskus spēkus, bieži izmantojot siltumu, lai tēraudu padarītu kaļamāku. Vārstu korpusi un iekšējās sastāvdaļas ir kaltas, lai nodrošinātu spēcīgus, izturīgus un uzticamus vārstus jūsu lietojumam.

Kalšanas procesā parasti metālu karsējam un pēc tam saspiežam, saliecam un veidojam, lai tas atbilstu kaltajam lodveida vārsta konstrukcijai, izmantojot kalšanas mašīnu. Matrica palīdz veidot metālu noteiktā formā, kamēr iekārta piespiež metālu, lai piespiestu metālu iegūt pareizo formu. Lielākiem vārstiem var būt nepieciešams sametināt kopā dažādas sastāvdaļas. Dažos gadījumos mūsu komandai var būt nepieciešams arī apstrādāt komponentus, lai uzlabotu formu. Mūsu vārstu speciālisti var arī apstrādāt virsmas ar specializētiem pārklājumiem, pamatojoties uz jūsu vajadzībām. Kad visas sastāvdaļas ir pareizi kaltas un noformētas, vārsts tiek samontēts, pārbaudīts un pārbaudīts, lai nodrošinātu kvalitātes kontroli.

Bieži uzdotie jautājumi parManuāls pilnībā metināts lodveida vārsts un manuāli kalts lodveida vārsts

• Kas ir viltots vārsts?

Kalts vārsts tiek izgatavots ar kalšanas metodi. Tas ietver metāla karsēšanu, līdz tas kļūst mīksts, un pēc tam izmanto mehāniskus spēkus, lai metālu izveidotu vēlamajā formā. Kalšanas defekti ietver lokus, aukstus aizvērumus, plaisas un ieslēgumus.

Kaltus vārstus parasti izmanto mazos, augstas kvalitātes cauruļvados. To izmaksas ir augstākas nekā tām, kas ražotas ar liešanu. Kalšana parasti ir labāka izvēle lieliem izmēriem, jo ​​lieli lējumi var radīt papildu noplūdes ceļus. Kalti vārsti ir lieliski piemēroti lietošanai augstā temperatūrā. Tie ir mazāk pakļauti termiskajam nogurumam un ir stiprāki nekā cita veida vārsti.

Kalti vārsti sākas tāpat kā lietie vārsti: izkausētu metālu ielej lietnē vai veidnē. Kalti vārsti ir uzlabojuši veiktspēju smagos ekspluatācijas un augstas temperatūras lietojumos. Tomēr daudziem vārstiem ir stingras prasības materiāliem, ražošanas procesiem un testēšanas procedūrām. Kalts vārsts var izturēt augstas temperatūras un augsta spiediena spriegumus, neapdraudot tā integritāti.

Kalšanas materiāliem ir labāka izturība pret koroziju un stiepes izturība nekā lietajiem. Jo lielāka ir vārsta stiepes izturība, jo labāk tas var izturēt augstu spiedienu un temperatūras svārstības. Kalti vārsti ir izturīgāki, kas nozīmē, ka tie kalpos ilgāk.

• Kāda ir atšķirība starp liešanas un kalšanas vārstiem?

Atšķirībā no lietiem vārstiem, kaltu vārstu izgatavošana ir saistīta ar metālu vai sakausējumu formēšanu cietā veidā. Lai to panāktu, rūpnieciskie instrumenti nodrošina saspiešanas spiedienu, lai saliektu materiālu, savukārt presformas parasti kalpo konkrētos vārsta komponentos veidošanā un griešanai.

• Kāds ir lodveida vārsta kalšanas process?

Kalšana ir ražošanas process, kas ietver metāla formēšanu ar kalšanu, presēšanu vai velmēšanu. Šie spiedes spēki tiek piegādāti ar āmuru vai matricu. Kalšana bieži tiek iedalīta kategorijās atkarībā no temperatūras, kurā tā tiek veikta – aukstā, siltā vai karstā kalšana. Var kalt plašu metālu klāstu.

• Kā tiek izgatavots viltots lodveida vārsts?

Ja jūsu rūpnieciskais pielietojums ir saistīts ar augstu spiedienu, augstu spiedienu un citiem smagiem apstākļiem, viltots lodveida vārsts var būt labāk piemērots jūsu vajadzībām. Kalts vārsts ir izgatavots savādāk nekā daudzi citi lodveida vārstu veidi, kas parasti tiek izlieti.

• Kas ir kalšanas lodveida vārsts?

Forging Floating and Trunnion Ball Valve produktu līnija ietver augstākās kvalitātes funkcijas un īpašas iespējas, kas nodrošina veiktspēju un ilgmūžību visprasīgākajos lietojumos. Visas konstrukcijas ir apstiprinātas ugunsdrošības testam un ir gatavas iedarbināšanai. Kalti lodveida vārsti ir pieejami arī Double Block & Bleed konstrukcijās un pielāgotās konfigurācijās, piemēram, kriogēnā pagarinātā motora pārsegā vai ar īpašu iedarbināšanu.

• Kādi ir lodveida vārstu veidi?

Ir četri vispārīgi lodveida vārstu veidi: pilna pieslēgvieta, standarta pieslēgvieta, samazināta pieslēgvieta un v ports. Pilna pieslēgvietas lodveida vārstam ir pārāk liela lode, lai lodītes caurums būtu tāda paša izmēra kā cauruļvadam, tādējādi samazinot berzes zudumus.

• Kāpēc atliets ir vājāks nekā kalts?

Kalšanas procesā metāls tiek dauzīts un deformēts, bet graudu plūsma paliek nepārtraukta, ļaujot tam saglabāt spēku. Liešanas laikā metāls tiek izkausēts, kas pārtrauc graudu plūsmu un liek metālam zaudēt daļu no sākotnējās stiprības, kad tas sacietē.

• Kāpēc lodveida vārsti plaisā?

Lodveida vārsts, kas atrodas slēgtā stāvoklī, ir īpaši pakļauts plaisāšanai, kad tajā esošais ūdens sasalst. Tas ir tāpēc, ka lodītes iekšpuse vārsta korpusa iekšpusē ir izdobta. Aizvērtā stāvoklī ūdens vārsta lodītes iekšpusē ir vērsts tieši pret vārsta korpusa ārējām malām. Pie ūdens bumbiņas iekšpusē sasalst un izplešas, tas spiežas pret vārsta korpusu un saplaisā.

• Ko nozīmē pilnībā metināts?

Pilna profila metinātie rāmji, saukti arī par "nepārtraukti metinātiem" vai "pilnībā metinātiem", izejas/perimetra savienojumiem ir nepārtraukti metināti visi rāmja elementa elementi, ieskaitot izliekumus, atdures, rāmi, malas un atgriešanas.

• Ko tu domā ar metinātu?

Metināšana ir divu vai vairāku daļu sakausēšanas process, izmantojot siltumu, spiedienu vai abus. To bieži dara uz metāla, termoplastmasas un pat koka. Iegūtais savienojums ir pazīstams kā metinājums, un savienotās daļas ir pazīstamas kā pamatmateriāls.

• Kas ir pilnībā metināts vārsts?

Pilnībā metināts vārsts ir veidots ar pilnībā metinātu un kaltu korpusu, lai samazinātu svaru un palielinātu izturību, vienlaikus novēršot vairākus iespējamos noplūdes punktus. Tos izmanto, lai savienotu un slēgtu barotnes plūsmu daudzās dažādās cauruļvadu sistēmās.
